جزئیات محصول:
|
اندازه: | 22.9 اینچ | تایپ کنید: | a-Si TFT-LCD ، LCM |
---|---|---|---|
درخشندگی: | 500 سی دی / متر مربع (نوع.) | نسبت کنتراست: | 1000: 1 (نوع.) (TM) |
زاویه دید: | 89/89/89/89 (نوع.) (CR≥10) | حالت عملیاتی: | AHVA ، معمولاً سیاه ، گیرا |
منبع نور: | WLED ، 50K ساعت ، با درایور LED | نرخ فریم: | 60 هرتز |
صفحه لمسی: | بدون | طراحی شده برای: | نوار کشیده |
برجسته: | صفحه نمایش ال سی دی auo ، صفحه نمایش ال سی دی,auo lcd display |
1. توضیحات عمومی

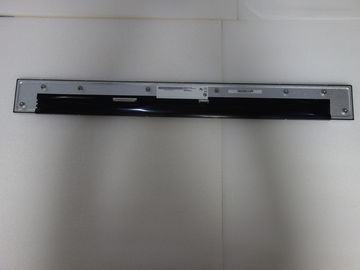

این مشخصات در مورد ماژول TFT-LCD GFT 229 اینچ با عرض AHVA (IPS-like) G229HAN01.0 اعمال می شود.
این نمایشگر از فرمت صفحه FHD [1920 (H) x 165 (V)] و رنگ های 16.7M (True 8 bit) پشتیبانی می کند. تمام سیگنال های ورودی رابط LVDS قابل تطبیق است.
2. مشخصات صفحه نمایش
موارد | واحد | مشخصات فنی |
صفحه نمایش مورب | [میلی متر] | 581.01 (22.9 ") |
منطقه ی فعال | [میلی متر] | 578.88 (H) x 49.7475 (V) |
پیکسل ها H x V | 1920x165 | |
پیکسل پیچ | [ام] | 301.5 × 301.5 |
پیکسل آرایش | نوار عمودی RGB | |
حالت نمایش | حالت AHVA ، معمولاً سیاه | |
درخشش سفید (مرکز) | [CD / M2] | 500 cd / m 2 (نوع.) |
نسبت کنتراست | 1000 (نوع.) | |
زمان پاسخ نوری | [msec] | 25ms |
VDD ولتاژ ورودی اسمی | [ولت] | 5 ولت (نوع) |
مصرف برق (خط VDD + خط LED) | [وات] | 7.53W |
وزن | [گرم] | 460 (نوع) |
اندازه فیزیکی | [میلی متر] | 587.08 (H) x 62.05 (V) x10.21 (D) Type |
رابط برق | LVDS تنها | |
پشتیبانی از رنگ | رنگ 16.7M ، True 8 bit | |
درمان سطحی | ضد تابش خیره کننده ، 3H | |
انطباق RoHS | انطباق RoHS | |
محدوده دما عامل ذخیره سازی (حمل و نقل) | [oC] [oC] | 0 0 50 -20 ~ 60 |
خصوصیات 3.Octical
مورد | واحد | شرایط | حداقل | نوع | حداکثر | توجه داشته باشید |
زاویه دید | [درجه] | افقی (راست) CR> 10 (سمت چپ) | 89 89 | - |
| |
عمودی (بالا) CR> 10 (پایین) | 89 89 | - | ||||
نسبت کنتراست | جهت عادی | 800 | 1000 | - | 3 | |
زمان پاسخ | [msec] | افزایش زمان (TRR) | 13 |
| ||
زمان سقوط (TrF) | 12 | |||||
بالا بردن + افتادن | 25 | |||||
مختصات رنگی و کرومیتی (CIE) | قرمز x | TBD | TBD | TBD |
| |
قرمز | TBD | TBD | TBD | |||
سبز x | TBD | TBD | TBD | |||
سبز y | TBD | TBD | TBD | |||
x آبی | TBD | TBD | TBD | |||
آبی y | TBD | TBD | TBD | |||
مختصات رنگ (CIE) سفید | ایکس سفید | TBD | TBD | TBD | ||
سفید ی | TBD | TBD | TBD | |||
درخشندگی مرکزی | [CD / M2] | 400 | 500 | 6 | ||
یکنواختی درخشندگی | [٪] | 70 | 75 | 7 | ||
طیف رنگ | ٪ | 72 |
4- مواد
4.1 سمیت
در هیچ کجای ماژول صفحه نمایش مواد سرطان زا وجود نخواهد داشت. در صورت استفاده از مواد سمی ، آنها توسط سمیولوژیست مسئول AUO مورد بررسی و تأیید قرار می گیرند.
4.2 اشتعال پذیری
کلیه مؤلفه ها از جمله اجزای الکتریکی که درجه اشتعال پذیری UL94-V1 را در ماژول برآورده نمی کند روند تصویب استثناء رتبه اشتعال را کامل می کند.
برد مدار چاپی از مواد دارای امتیاز 94-V1 یا بهتر ساخته می شود. امتیاز قابل اشتعال UL واقعی روی صفحه مدار چاپی چاپ می شود.
